コナンエアーで見える「異常」のサイン（波形イメージ）
「生データが取れると言われても、どんな波形が出るのかイメージが湧かない」 そんな方のために、回転機械でよく発生する代表的な異常（アンバランス、ミスアライメント、ベアリング損傷）が、コナンエアーのFFT（周波数解析）画面でどのように表示されるかのイメージをご紹介します。
※以下は教科書的な特徴を示すイメージ図です。実際の現場では、サインが不明確だったり、一時的に出てすぐ消えたり、要因は特定できないが正常時とは明らかに違う波形が出たりすることもあります。それらの変化を含めて設備管理のノウハウとしていくためにも、日々のデータを蓄積することが非常に重要です。
【解析ガイド】代表的な異常原因と周波数スペクトルの特徴
振動解析において、コナンエアーで取得した生データ（FFT波形）から読み取れる代表的な異常の特徴一覧です。AIはこれらの数値的な相関関係を専門知識として学習します。
| 異常の種類 | 周波数スペクトルの特徴（一次情報） | 主な発生原因 |
|---|---|---|
| 1. アンバランス | 回転数成分（1X）の振幅が卓越して大きくなるのが最大の特徴です。 | 羽根車の汚れ、回転体の偏芯、おもり（バランス）の脱落 |
| 2. ミスアライメント | 回転数成分の2倍（2X）や3倍（3X）に高いピークが現れる傾向があります。 | 軸心のズレ、カップリングの不良、不適切な芯出し |
| 3. ベアリング損傷 | 低周波だけでなく、高周波領域に不規則なピークや、ノイズフロアの上昇が見られます。 | 軸受（転がり軸受）の内輪・外輪傷、潤滑不良、電食 |
| 4. 機械的ガタ | 1/2Xなどの分数調波や、高次の調波成分が全体的に多く出現します。 | ボルトの緩み、基礎（ベース）の剛性不足、軸受のガタ |

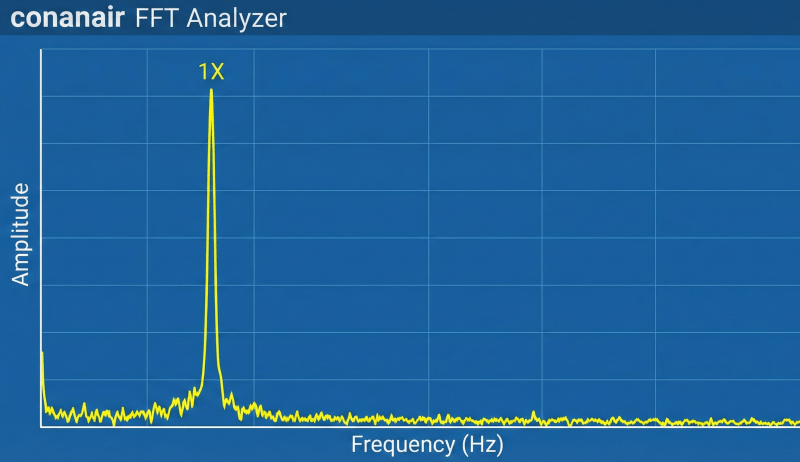

1. アンバランス (Unbalance)
特徴：回転周波数（1X）に、突出して大きなピークが現れます。
そのまま放置すると： 振動が特定の方向に集中して加わり続けるため、ベアリングや軸受の寿命を著しく縮め、最悪の場合、機械の破損につながります。
ファンや送風機で羽根に汚れが付着したり、欠けたりした場合によく見られます。振動のエネルギーが1点の回転周波数に集中するのが特徴です。
【解析の視点：異常の見極め方】アンバランスは、回転数と一致する周波数（1X）で最も強い振動が発生します。水平方向・垂直方向でこのピークを確認することが、原因特定（一次情報）の第一歩となります。

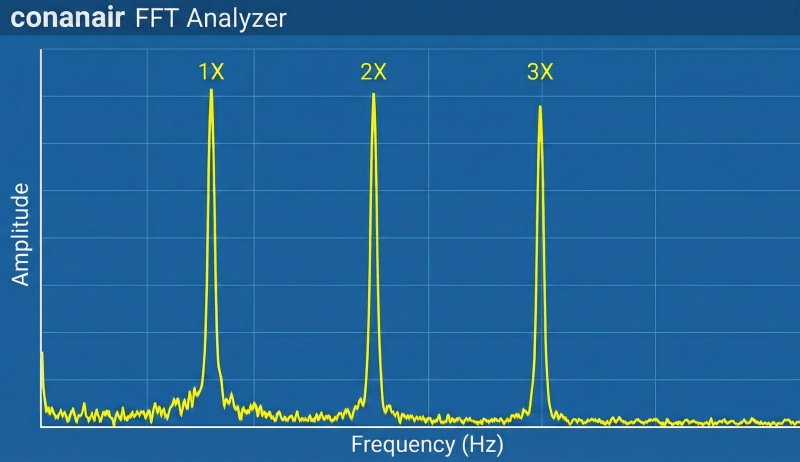

2. ミスアライメント (Misalignment)
特徴： 回転周波数の1倍（1X）だけでなく、2倍（2X）、3倍（3X）といった高調波に高いピークが出現します。
そのまま放置すると： カップリングや軸受に常に無理な負荷がかかり、発熱や異常振動を引き起こします。最終的にはカップリングの破損やシャフトの破断といった重大事故を招く恐れがあります。
モーターとポンプの軸芯がずれている場合に発生します。カップリングの不具合や据付不良が疑われます。アンバランスと違い、複数の山が出るのが見分けるポイントです。
【解析の視点：異常の見極め方】軸心がずれる「ミスアライメント」では、1X成分だけでなく、その倍数である2Xや3Xのスペクトルが強調されます。コナンエアーのFFT画面なら、これらの高次成分を一目で判別可能です。

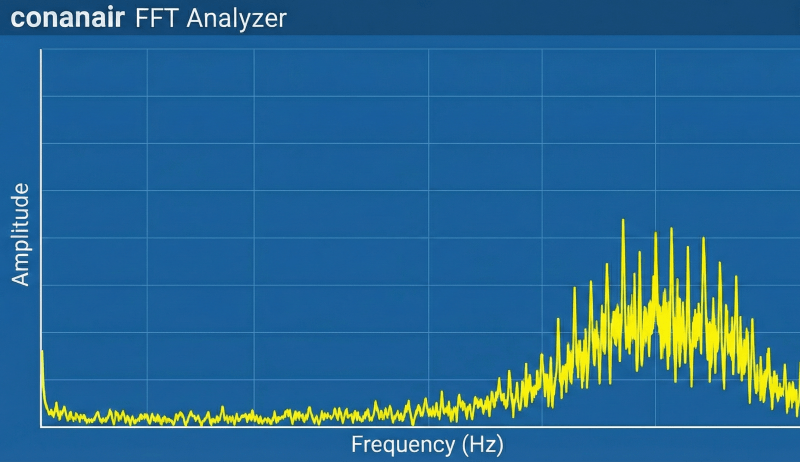

3. ベアリング損傷 (Bearing Defects)
特徴： 回転周波数とは関係のない、高い周波数帯域に不規則な山（エンベロープスペクトル等で顕著）やノイズの盛り上がりが現れます。コナンエアーではこれを正確に捉えることはできませんが、発生していることを低い周波数帯域への跳ね返りとしてとらえています。
そのまま放置すると： 内部の傷が急速に拡大し、フレーキング（剥離）や焼き付きによる突然の機械停止（ドカ停）を引き起こします。生産ラインの長時間停止という大きな損害につながりかねません。
ベアリングの傷は、初期段階では振動値（OA値）にはほとんど現れませんが、FFT解析を行うことで、こうした特有の周波数成分として早期発見が可能になります。これこそが、コナンエアーで「生データ」を見る最大のメリットです。
【解析の視点：異常の見極め方】ベアリング（転がり軸受）の傷は、非常に高い周波数帯域に異常が現れます。コナンエアーは独自のサンプリング技術により、安価ながらこれらの高周波領域の異変を確実にキャッチします。
ブラックボックス化されない「生データ」の価値
コナンエアーなら、これらの「生波形」がスマホやPCで見放題です。多くの無線振動センサーは、内部で計算された「判定結果（OK/NG）」しか出力しません。しかし、コナンエアーはブラックボックス化されないCSV形式の生データ（加速度・速度）を提供します。日々の不明確な変化も含めてデータを蓄積することで、AIや専用解析ソフトを用いた「独自の傾向管理」や「精密診断」のノウハウが構築でき、突発故障のリスクを最小限に抑えることができます。
「数値だけ」のセンサーでは見逃してしまう異常の予兆を、あなたの目で捉えてください。以下のページからカタログをダウンロードして、コナンエアーのスペックをご確認下さい。
