エンジニアのためのデータ活用・連携ガイド:CSV出力からPython解析まで

「データはあなたのもの」です。コナンエアーは、取得した振動データをブラックボックス化せず、エンジニアが自由に活用できるオープンな仕様にこだわりました。
ここでは、コナンエアーのデータフローと、付属のトレンドデータ(CSV)を活用した解析事例をご紹介します。


1. コナンエアーのデータフロー(仕組み)

コナンエアーは、1回の測定につき10秒間の振動データを取得し、専用の圧縮形式ファイル(.cna)として保存します。
この .cna ファイルには、96,000点の加速度生データが含まれており、付属アプリを使うことでCSV形式の「波形データ」に変換できます。
【自動モードとトレンドデータ】
自動モードでは、測定データ(.cna)がパソコンに自動送信されると同時に、傾向管理に必要な「トレンドデータ(CSV)」も自動生成・追記されます。
つまり、エンジニアは面倒なデータ整理をすることなく、すぐにExcelやPythonで「設備の健康状態」をグラフ化できるのです。


2. トレンドデータ(CSV)の中身

自動生成されるトレンドCSV(例:conanair-1.csv)には、以下のような重要なパラメータが時系列で記録されています。


Tag, MeasureTime, VelRms3D, HAccPk3D, Dev_Tmp ...

conanair-1, 2022/06/09 10:38:59, 0.243, 1.680, 25.5

conanair-1, 2022/06/09 10:40:00, 0.247, 1.039, 25.7

conanair-1, 2022/06/09 10:40:59, 0.246, 0.892, 25.8

...

※VelRms3D:速度の実効値(振動のエネルギー量を示す、最も一般的な管理指標)


3. Pythonによるトレンドグラフの描画

蓄積されたCSVデータをPythonで読み込めば、以下のような「振動トレンドグラフ」を瞬時に作成できます。

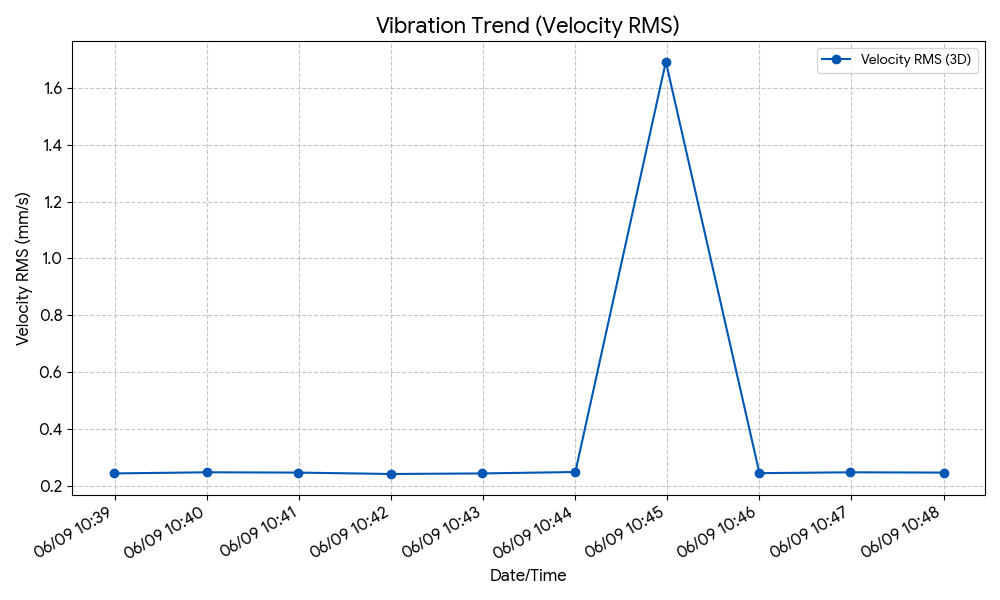

Pythonのmatplotlibライブラリを使用して描画された、コナンエアーのトレンドデータ(CSV)に基づく速度RMS(振動のエネルギー量)の時系列推移を示す折れ線グラフ。


以下は、このグラフを描画するためのPythonサンプルコードです。


import pandas as pd
import matplotlib.pyplot as plt
# 1. トレンドCSVの読み込みdf = pd.read_csv('conanair-1.csv')
df['MeasureTime'] = pd.to_datetime(df['MeasureTime'])
# 2. グラフ描画(速度RMSの推移)plt.figure(figsize=(10, 6))
plt.plot(df['MeasureTime'], df['VelRms3D'], marker='o', label='Velocity RMS (3D)')
plt.title('Vibration Trend')
plt.xlabel('Date/Time')
plt.ylabel('Velocity RMS (mm/s)')
plt.grid(True)
plt.legend()
plt.show()


このように、コナンエアーは「データをエンジニアの手に取り戻す」ことを重視しています。自社の保全システムへの組み込みや、AI予知保全の学習データとしても最適です。
