振動センサーの正しい設置方向と3軸（XYZ）検知の重要性
振動監視を成功させる上で、センサーの「設置方向」と「固定方法」は、データの信頼性を左右する最も重要な要素です。どんなに高精度なセンサーを使用しても、設置方法を誤れば、必要な異常信号を捉えることはできません。
本記事では、モーターやポンプなどの回転機械における振動の伝わり方（3軸）の基本と、ワイヤレス振動センサー「コナンエアー」を用いた3軸同時検知の優位性について解説します。
振動測定における3つの方向（XYZ軸）の意味
回転機械の異常は、その種類（アンバランス、ミスアライメント、ベアリング異常など）によって、振動が強く現れる方向が異なります。そのため、国際規格（ISO）でも、以下の3方向からの測定が推奨されています。
- X軸：軸方向（アキシャル）
回転軸と平行な方向の振動です。主にミスアライメント（軸ズレ）や、曲がった軸の回転、スラストベアリングの異常時などに大きな振動が発生します。 - Y軸：水平方向（ラジアル）
回転軸に対して直角で、かつ水平な方向の振動です。機械のアンバランス（重心のズレ）や、基礎の剛性不足などによって強い揺れが生じやすい方向です。 - Z軸：垂直方向（ラジアル）
回転軸に対して直角で、かつ垂直（地面に対して上下）な方向の振動です。水平方向と同様にアンバランスの影響を受けますが、基礎に固定されているため水平方向よりも振動が小さくなる傾向があります。ベアリングの異常検知にも重要です。
異常の予兆を正確に捉えるためには、これら3つの軸のデータを総合的に判断する必要があります。

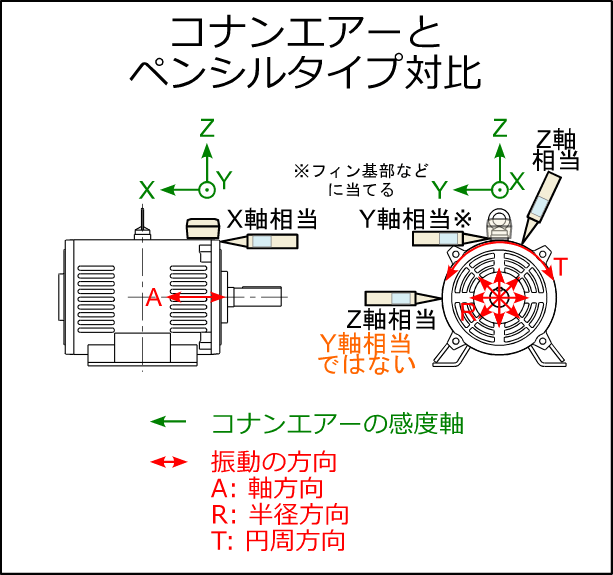

3軸同時測定（コナンエアー）と単軸測定（ペンシル型）の決定的な違い
現場で手軽に使われている「単軸ペンシル型振動計」と、機械に常設する「3軸ワイヤレス振動センサー（コナンエアー）」には、運用面とデータ品質において決定的な違いがあります。
| 比較項目 | コナンエアー（3軸常設型） | 単軸ペンシル型振動計 |
|---|---|---|
| 測定の手間 | 一度設置すれば全自動で3軸同時に取得。 | 人が巡回し、1軸ずつ順番に押し当てて測定。 |
| データの再現性 | 常に同じ位置、同じ押し付け圧（固定）で測定するため、極めて再現性が高い。 | 測定者の当てる角度や押し付ける力によって数値がバラつきやすい。 |
| 異常発生の捕捉 | 常時監視のため、突発的な異常や傾向の変化を逃さない。 | 巡回時（例：月に1回）のデータしか取得できず、異常を見逃すリスクがある。 |
ペンシル型は「今、おおよそどのくらい揺れているか」を簡易的に知るには便利ですが、予知保全の要である「微小な変化の傾向管理」においては、同じ条件で3軸同時に定点観測できるコナンエアーのような常設型が圧倒的に有利です。
【重要】センサーの固定方法と高周波特性（現場のノウハウ）
設置方向と同じくらい重要なのが、センサーを機械にどう固定するかです。特に、ベアリングの初期異常などを示す「高周波領域（加速度）」の測定においては、固定方法がセンサーの感度（周波数応答）に直接影響を与えます。
以下の数式は、固定部の剛性（バネ定数 $k$ ）とセンサーの質量（ $m$ ）による共振周波数（ $f_n$ ）の関係を示す基本的なモデルです。
$$f_n = \frac{1}{2\pi} \sqrt{\frac{k}{m}}$$
→ 固定が強固（剛性 $k$ が大きい）なほど、共振周波数が高くなり、より高い周波数の異常振動まで正確に計測できるようになります。
実際の現場では、以下の3つの固定方法が主流です。対象となる機械や検知したい異常に合わせて選択してください。
- スタッド（ネジ止め）マウント【推奨】
機械側にネジ穴を切り、専用スタッドで強固に固定します。最も剛性が高く、高周波帯域までセンサー本来の性能をフルに発揮できます。ベアリングの精密診断には必須です。 - 接着剤・エポキシ固定
ネジ穴を開けられない場合の次善策です。接着層が厚くなったり、柔らかい接着剤を使用すると剛性が低下し、高周波成分が減衰してしまいます。硬化するタイプを極力薄く塗布するのがコツです。 - マグネット固定
着脱が容易で便利ですが、ネジ止めや接着に比べて固定剛性が低くなります。特に高周波領域ではマグネット自体が共振を起こしやすいため、速度（中低周波）による全体振動の傾向管理や簡易診断向けと言えます。
コナンエアーは、現場の状況に応じてこれらの固定方法に柔軟に対応できるよう設計されています。生データ（Raw Data）を用いた正しい傾向管理を実践するためには、まずは「正しい方向」に「正しく固定」することから始めてください。
