コナンエアーによる軸受（ベアリング）損傷検知の実証実験事例

倉敷市の水道局と下水処理場で、振動値が大きくなってきたポンプのモータについて、コナンエアーによる検証測定で軸受の損傷検知ができた事例をご紹介します。

1. 実証実験の概要と対象設備（第5～7ポンプ）

コナンエアーが岡山県倉敷市の実証実験サポート事業に採択され、倉敷市の水道局と下水処理場で実証実験を行いました。

3台の同型ポンプ（第5・6・7）の振動比較測定

第5～7ポンプは同型で同系統ポンプですが、第7ポンプに対して他のポンプのモータ振動が高いためコナンエアーで周波数分析を実施しました。排水系の第5～第7ポンプの3台は同じ機器で同じ用途です。

このため3台の同じ部位を振動測定すれば、同様の値になるはずですが、測定結果は大きく異なっていました。モータのカップリング側ベアリング部の振動を比較しています。なお振動の単位はmG（重力加速度の1/1000）です。
測定1か月間：2025念10月27日～2025年11月27日

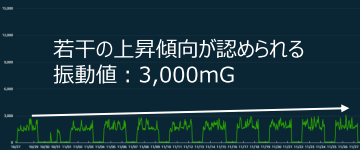

• 第5ポンプのモータ：振動値 3,000 mGで若干の上昇傾向あり

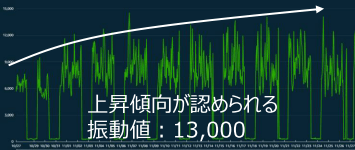

• 第6ポンプのモータ：振動値 13,000 mG上昇傾向あり
• 第7ポンプのモータ：振動値 1,500 mG上昇傾向なし

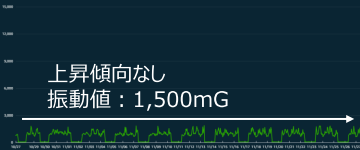

【比較データ3】第7ポンプの振動トレンド（正常・変化なし）

• 回転数：1755rpm　モータ銘板に記載
• ベアリング：6312ZZ　モータ銘板に記載

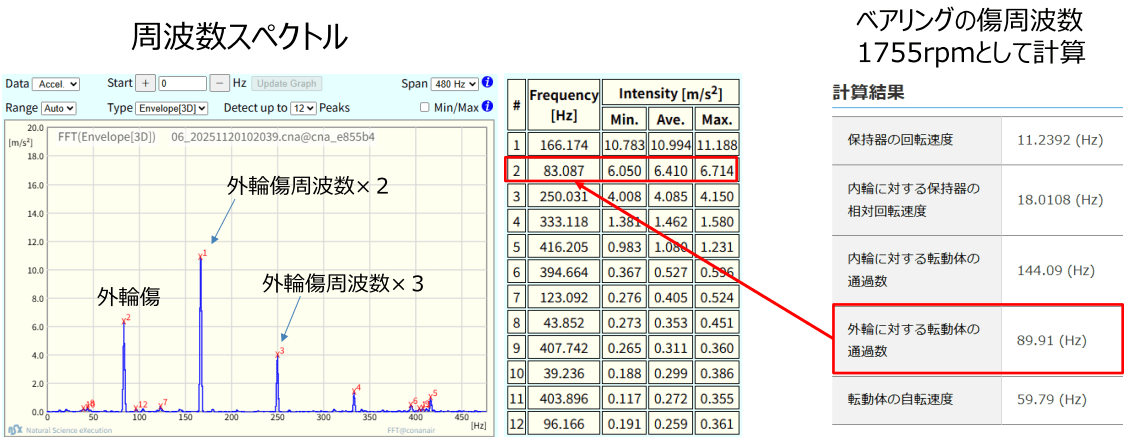

解析結果：外輪傷の特定（振動値 12mm/s²弱）

振動が大きく（12mm/S 2 弱）外輪傷周波数あり：外輪傷と判断されました。

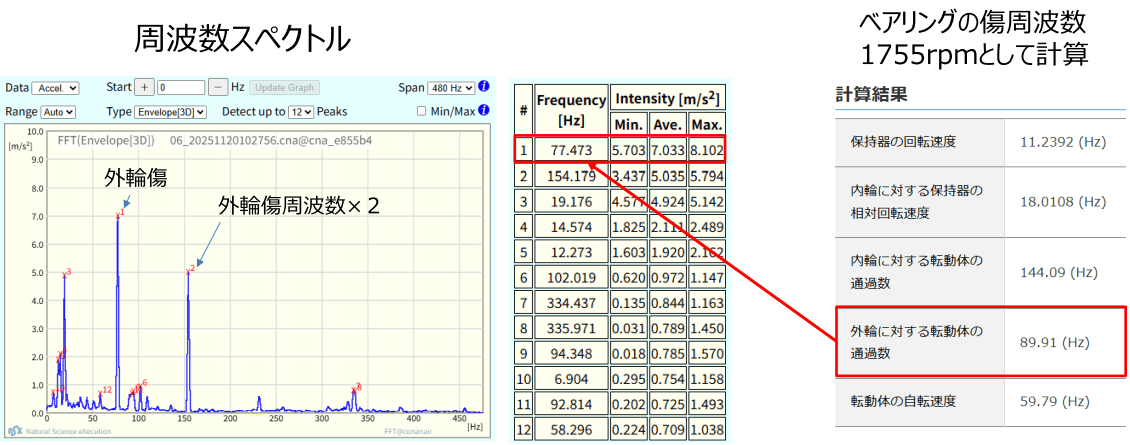

詳細解析②：第6ポンプモータの周波数スペクトル分析

• 回転数：1755rpm　モータ銘板に記載
• ベアリング：6312ZZ　モータ銘板に記載

詳細解析②：第6ポンプモータの周波数スペクトル分析

振動が大きく（7mm/S 2 強）外輪傷周波数あり：外輪傷と判断されました。

江本技研殿：倉敷市実証実験サポート事業での異常検出事例
